Procedimiento de aproximaciones sucesivas para la medida del ángulo crítico

Actividades

El objetivo de esta práctica simulada es la medida del coeficiente dinámico de rozamiento

Un bloque de masa m desliza hacia abajo por un plano inclinado. El ángulo q  formado por el plano inclinado y la horizontal se ajusta hasta que el bloque desliza con velocidad constante.

Fundamentos físicos

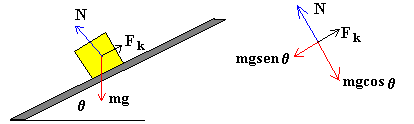

Como vemos en la figura, las fuerzas que actúan sobre el bloque son, el peso mg, la fuerza normal N, y la fuerza de rozamiento, opuesta al movimiento.

Como hay equilibrio en sentido perpendicular al plano inclinado, la fuerza normal N es igual a la componente perpendicular al plano inclinado del peso.

N=mg cos q

Si el bloque se mueve con velocidad constante (aceleración cero) la componente del peso a lo largo del plano inclinado es igual a la fuerza de rozamiento.

mg cos q =F_r

Como el bloque se está moviendo la fuerza de rozamiento es igual al producto del coeficiente dinámico de rozamiento por la fuerza normal.

Con estas ecuaciones obtenemos que la medida del coeficiente dinámico de rozamiento viene dado por la tangente del ángulo que forma el plano inclinado con la horizontal. A este ángulo para el cual el movimiento del bloque es uniforme le denominaremos ángulo crítico.

Procedimiento de aproximaciones sucesivas para la medida del ángulo crítico

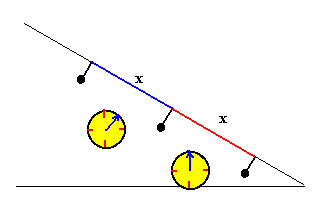

Determinar cuando un movimiento es uniforme es uno de los aspectos más relevantes de esta experiencia. Para ello, situamos tres detectores a lo largo del plano inclinado. Cuando el bloque pasa por el primer detector (se abre simulando un pequeño interruptor o una célula fotoeléctrica), pone el marcha el primer cronómetro. Cuando el bloque pasa por el segundo detector para el primer cronómetro y pone en marcha el segundo cronómetro. Cuando el bloque pasa por el tercer detector para el segundo cronómetro.

Si el detector central es equidistante de los extremos, se pueden producir los siguientes casos:

• El bloque acelera, el tiempo medido por el primer cronómetro es mayor que el medido por el segundo cronómetro.
• El bloque decelera: el tiempo medido por el primer cronómetro es menor que el medido por el segundo.
• El bloque se mueve con velocidad constante: los tiempos medidos por ambos cronómetros son aproximadamente iguales.

El gráfico situado en la parte derecha del applet nos ayuda a determinar el ángulo para el cual el bloque desliza con velocidad constante mediante aproximaciones sucesivas:

• En color rojo, se representa los ángulos para los cuales el bloque acelera.
• En color azul se representan los ángulos para los cuales el bloque sigue un movimiento decelerado.

Por ejemplo, si para el ángulo q₁ el movimiento es acelerado y para el ángulo q₂ el movimiento es decelerado, la solución buscada (el ángulo para el cual el bloque desliza con velocidad constante) se encontrará en el intervalo (q₁, q₂)

Disminuyendo este intervalo nos acercaremos cada vez más al valor del ángulo crítico buscado, y por tanto, al valor del coeficiente de rozamiento dinámico.

Por tanto, para determinar si el movimiento del bloque desde el primer detector en adelante es uniforme, no nos interesan los valores de los tiempos medidos por los cronómetros, solamente, si el tiempo medido por el primero es mayor, menor o igual al tiempo medido por el segundo.

Actividades

Los coeficientes estático y dinámico de rozamiento son generados por el programa de forma aleatoria, siendo el coeficiente de rozamiento estático ligeramente mayor que el coeficiente de rozamiento dinámico.

Se establece el ángulo del plano inclinado, actuando sobre la barra de desplazamiento o bien introduciendo un valor en el control de edición adjunto y pulsando la tecla ENTER o RETORNO. El primer control lo usaremos para aproximarnos al ángulo deseado, el segundo para introducir el ángulo exacto.

A continuación, se pulsa el botón Empieza. Si el bloque no se mueve, incrementamos el ángulo y volvemos a pulsar el botón Empieza y así sucesivamente, hasta que el bloque empiece a deslizar.

Una vez que el bloque ha sobrepasado el primer detector, quedan inhabilitados tanto la barra de desplazamiento como el control de edición asociados. Por tanto, el cambio en el ángulo de inclinación hay que hacerlo antes de que el bloque alcance el primer detector.

El botón titulado Pausa sirve para parar momentáneamente el movimiento del bloque, que se reanuda cuando se vuelve a pulsar el mismo botón titulado ahora Continua. Pulsando en el botón titulado Paso se observa la posición del bloque en cada intervalo de tiempo, paso a paso.

Cuando se pulsa el botón titulado Nuevo se simula un nuevo bloque y un nuevo plano inclinado sobre el cual desliza, cambian los materiales con los que están fabricados. Por tanto, se debe de completar una experiencia antes de volver a pulsar el botón titulado Nuevo.

Pulsando el botón titulado Resultado, el programa nos proporciona el valor del coeficiente dinámico de rozamiento.

Otra opción interesante, es la visualización de los vectores fuerza que actúan sobre el bloque, activando la casilla titulada Vectores. Podemos apreciar que aumenta la componente del peso a lo largo del plano cuando se incrementa el ángulo de inclinación y también, lo hace la fuerza de rozamiento, mientras el bloque está estacionario. Cuando la fuerza de rozamiento alcanza el valor máximo, el bloque empieza a deslizar y la fuerza de rozamiento desciende bruscamente al valor dado por la fuerza de rozamiento dinámica.
