Oscilaciones en dos vasos comunicantes | |
Vamos a describir las oscilaciones de un fluido ideal contenido en dos vasos comunicantes cuyas alturas iniciales difieren de la de equilibrio.

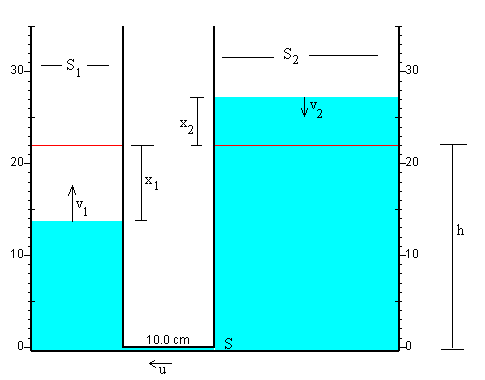

Oscilaciones en dos vasos comunicantesSean h01 y h02 las alturas iniciales del fluido en cada uno de los recipientes, y S1 y S2 sus secciones respectivas, la altura de equilibrio h se obtiene de la relación S1h01+S2h02=(S1+S2)h Cuando el fluido en el primer recipiente se desplaza x1 de la posición de equilibrio, en el segundo recipiente se desplazará x2 de la posición de equilibrio, la relación entre estos desplazamientos será S1x1=S2x2 (1) Ecuación de continuidad Si v1 es la velocidad del fluido en el primer recipiente, v2 en el segundo y u en el tubo que comunica ambos recipientes se cumplirá por la ecuación de continuidad que S1v1=S2v2=Su (2)
Balance energético Las masas de fluido que hay en cada uno de los recipientes y en el tubo de comunicación en un instante t determinado, serán respectivamente:
Donde S es la sección del tubo de comunicación y d su longitud Cambio de energía cinética entre el instante t y el instante t+dt. Variación de energía potencial: una masa dm pasa desde la posición inicial h+x2 a la posición final h-x1. donde dm=-r gS1dx1, ya que x1 disminuye Principio de conservación de la energía D Ek=D Ep A partir de esta ecuación y de las relaciones (1) y (2), escribimos v1 en función de x1. Podemos integrar esta ecuación con las siguientes condiciones iniciales v1=0, cuando x1=h-h10. h es la altura de equilibrio, y h10 es la altura inicial en el primer recipiente.
Oscilaciones armónicas en dos vasos igualesEl término b es nulo cuando S1 es igual a S2. La ecuación diferencial se convierte en dividiendo ambos miembros por dt, llegamos a la ecuación diferencial de un MAS cuyo periodo es
Energías cinética y potencial La energía potencial del fluido contenido en ambos recipientes (la energía potencial del fluido contenido en el tubo de comunicación no cambia) es Donde m1 es la masa de fluido en el primer recipiente y m2 en el segundo. El centro de masa se encuentra a la mitad de la altura. A partir de la relación (1), y escribiendo la masa como producto de la densidad del fluido r por el volumen que la contiene, expresamos Ep en función de x1 y h. La energía cinética es la suma de la energía cinética del fluido en el primer recipiente, en el segundo y en el tubo de comunicación. A partir de las relaciones (1) y (2), y escribiendo la masa como producto de la densidad del fluido r por el volumen que la contiene, expresamos Ek en función de x1 y h y v1 Cuando S1 es igual a S2 el término en x1 desaparece. Si la ecuación del MAS es x1=A·sen(w t), v1=Aw cos(w t), sumando los valores de la energía cinética y potencial se tiene que obtener un valor constante de la energía total independiente del tiempo t. Por tanto, los coeficientes del sen2 y del cos2 tienen que tener el mismo valor. De ahí, obtenemos el valor del cuadrado de la frecuencia angular w . Cuando los depósitos tienen la misma sección hemos obtenido por dos procedimientos distintos la frecuencia angular y el periodo del MAS que describe
ResumenEn general, cuando el nivel de fluido ideal contenido en dos vasos comunicantes se desvía de la posición de equilibrio, el sistema oscila, pero no describe un MAS. Cuando las secciones de ambos recipientes son iguales o bien, cuando el término b es despreciable frente a a, el sistema describe un MAS cuyo periodo hemos calculado en la sección precedente.
ActividadesPara simular el comportamiento de este sistema oscilante, se resuelve la ecuación diferencial de segundo orden mediante el procedimiento numérico de Runge-Kutta. con las condiciones iniciales v1=0, cuando x1=h-h10. h es la altura de equilibrio, y h10 es la altura inicial en el primer recipiente. Ejemplo Se arrastra con el puntero del ratón las flechas de color rojo y de color azul, para establecer las alturas iniciales h01 y h02 del fluido en ambos recipientes. La altura de fluido h en equilibrio se obtiene S1h01+S2h02=(S1+S2)h Se introducen los valores de:
Las secciones de los recipientes y del tubo valdrán, respectivamente S1=p (r1)2, S2=p (r2)2, S=p (r)2 Sean las alturas iniciales h01=20 cm y h02=30 cm Introducimos en los controles de edición estos datos, r1=5 cm, r2=5 cm y r=0.2 cm. Pulsamos el botón titulado Nuevo, y a continuación, pulsamos el botón titulado Empieza. Al ser las secciones iguales, la altura de equilibrio es la media de las alturas iniciales h=25 cm=0.25 m. El valor del coeficiente a=31.5. El periodo sale P=11.26 s. Cuando se cambia los parámetros del sistema (radios de los recipientes o del tubo de comunicación) se pulsa el botón titulado Nuevo. Para observar las oscilaciones del fluido se pulsa el botón titulado Empieza. |
Se arrastra con el puntero del ratón las flechas de color rojo y azul
Nota bibliográfica: Esta página se ha basado en el enunciado del problema 203 del libro Problemas de Mecánica General y Aplicada. Tomo III F.Wittenbauer. Editorial Labor (1963) .
