Las trayectorias del movimiento resultante de componer dos M.A.S. de direcciones perpendiculares se denomina figuras de Lissajous, tales trayectorias dependen de la relación de frecuencias w_x/w_y y de la diferencia de fase.

Medida del desfase entre dos señales

Componemos dos MAS de direcciones perpendiculares y de la misma frecuencia w, desfasados d . Supondremos, por simplicidad que ambas señales tiene la misma amplitud A.

x=A·sen(w ·t)
y=A·sen(w ·t+d )

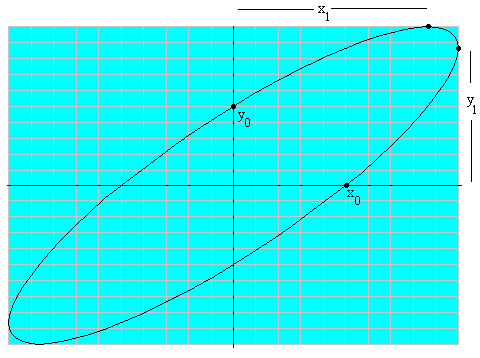

La trayectoria como podemos comprobar es una elipse.

La medida de la intersección de la elipse con los ejes X e Y nos permite medir el desfase d , entre dos señales x e y.

1. Intersección con el eje Y

Cuando x=0, entonces w ·t=0, ó p .

y₀=A·send
y₀=A·sen(p +d )=-A·send

Si medimos en la parte positiva del eje Y, tendremos que  sen d = y₀/A

En la pantalla del "osciloscopio" el eje X y el eje Y está dividido en 20 partes, cada división es una unidad.

Ejemplo: en la figura, A=10, e y₀=5, el desfase d =30º, ó mejor d =p /6

2. Intersección con el eje X

Cuando y=0, entonces w ·t=-d , ó p -d .

x₀=-A·send
x₀=A·sen(p -d )=A·send

Ejemplo: en la figura, A=10, e x₀=5, el desfase d =30º, ó mejor d =p /6

3. Intersección con x=A el borde derecho de la pantalla del "osciloscopio"

A=A·sen(w ·t) por lo que w ·t=p /2

y₁=A·sen(p /2+d )=A·cosd

Ejemplo: en la figura A=10 y y₁=8.75, el desfase d » 30º, ó mejor d =p /6

Podemos comprobar que se obtiene la misma trayectoria con el desfase 30º y 330º y también con 150º y 210º. Pero podemos distinguir el desfase 30º de 150º, por la orientación de los ejes de la elipse.

Medida de la frecuencia

Componemos dos MAS de direcciones perpendiculares y de distinta frecuencia w_x, y w_y .Supondremos por simplicidad que ambas señales tiene la misma amplitud A y el desfase d puede ser cualquier valor

x=A·sen(w_x·t)
y=A·sen(w_y·t+d )

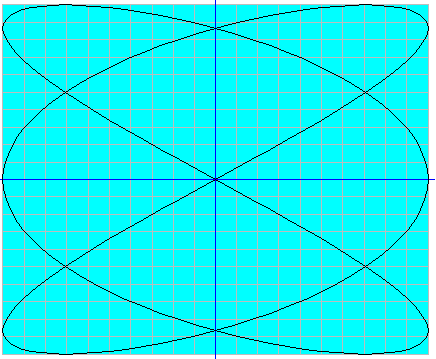

La relación de frecuencias se puede obtener a partir del número de tangentes de la trayectoria en el lado vertical y en el lado horizontal.

Ejemplo: en la figura

Actividades

Se introduce

• la frecuencia del primer M.A.S, w_x,
• la frecuencia del segundo M.A.S, w_y
• la diferencia de fase (en grados) entre los dos M.A.S, d

Para dibujar la trayectoria se pulsa el botón titulado Nuevo
