Concepto de campo

Energía potencial

Concepto de potencial

Relaciones entre fuerzas y campos

Relaciones entre campo y diferencia de potencial

Trabajo realizado por el campo eléctrico

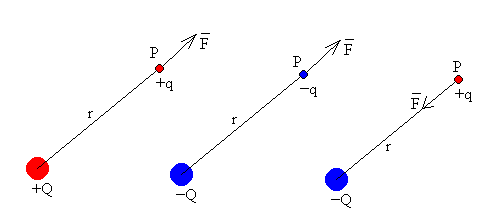

La ley de Coulomb nos describe la interacción entre dos cargas eléctricas del mismo o de distinto signo. La fuerza que ejerce la carga Q sobre otra carga q situada a una distancia r es.

La fuerza F es repulsiva si las cargas son del mismo signo y es atractiva si las cargas son de signo contrario.




Concepto de campo

Es más útil, imaginar que cada uno de los cuerpos cargados modifica las propiedades del espacio que lo rodea con su sola presencia. Supongamos, que solamente está presente la carga Q, después de haber retirado la carga q del punto P. Se dice que la carga Q crea un campo eléctrico en el punto P. Al volver a poner la carga q en el punto P, cabe imaginar que la fuerza sobre esta carga la ejerce el campo eléctrico creado por la carga Q.

campo.gif (1923 bytes) El punto P puede ser cualquiera del espacio que rodea a la carga Q. Cada punto P del espacio que rodea a la carga Q tiene una nueva propiedad, que se denomina campo eléctrico E que describiremos mediante una magnitud vectorial, que se define como la fuerza sobre la unidad de carga positiva imaginariamente situada en el punto P.

La unidad de medida del campo en el S.I. de unidades es el N/C

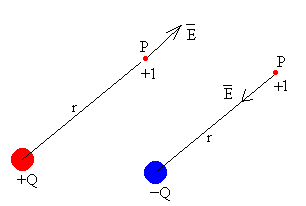

En la figura, hemos dibujado el campo en el punto P producido por una carga Q positiva y negativa respectivamente.



Energía potencial

La fuerza de atracción entre dos masas es conservativa, del mismo modo se puede demostrar que la fuerza de interacción entre cargas es conservativa.

El trabajo de una fuerza conservativa es igual a la diferencia entre el valor inicial y el valor final de una función que solamente depende de las coordenadas que denominamos energía potencial.

La energía potencial viene dada por una fórmula similar a la energía potencial gravitatoria.

El nivel cero de energía potencial se ha tomado en el infinito.



Concepto de potencial

Del mismo modo que hemos definido el campo eléctrico, el potencial es una propiedad del punto P del espacio que rodea la carga Q, que definimos como la energía potencial de la unidad de carga positiva imaginariamente situada en P. El potencial es una magnitud escalar.

La unidad de medida del potencial en el S.I. de unidades es el volt (V).



Relaciones entre fuerzas y campos

campo1.gif (1388 bytes) Una carga en el seno de un campo eléctrico E experimenta una fuerza proporcional al campo cuyo módulo es F=qE, cuya dirección es la misma, pero el sentido puede ser el mismo o el contrario dependiendo de que la carga sea positiva o negativa.



Relaciones entre campo y diferencia de potencial

La relación entre campo eléctrico conservativo y el potencial es.

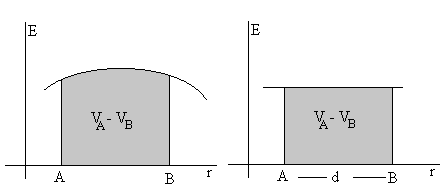

En la figura, vemos la interpretación geométrica. La diferencia de potencial es el área bajo la curva entre las posiciones A y B. Cuando el campo es constante

VA-VB=Ed que es el área del rectángulo sombreado.

El campo eléctrico E es conservativo lo que quiere decir que en un camino cerrado se cumple

Dado el potencial V podemos calcular el vector campo eléctrico E, mediante el operador diferencial gradiente.



Trabajo realizado por el campo eléctrico

El trabajo que realiza el campo eléctrico sobre una carga q cuando se mueve desde una posición en el que el potencial es VA a otro lugar en el que el potencial es VB es

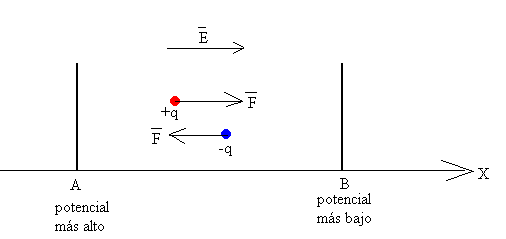

El campo eléctrico realiza un trabajo W cuando una carga positiva q se mueve desde un lugar A en el que el potencial es alto a otro B en el que el potencial es más bajo. Si q>0 y VA>VB entonces W>0.
El campo eléctrico realiza un trabajo cuando una carga negativa q se mueve desde un lugar B en el que el potencial es más bajo a otro A en el que el potencial es más alto.

Una fuerza externa tendrá que realizar un trabajo para trasladar una carga positiva q desde un lugar B en el que el potencial es más bajo hacia otro lugar A en el que el potencial más alto.
Una fuerza externa tendrá que realizar un trabajo para trasladar una carga negativa q desde un lugar A en el que el potencial es más alto hacia otro lugar B en el que el potencial más bajo.
