Electricidad por frotamiento

Medida de la carga eléctrica

La ley de Coulomb

El electroscopio




Electricidad por frotamiento

Los antiguos griegos ya sabían que el ámbar frotado con lana adquiría la propiedad de atraer cuerpos ligeros.

Todos estamos familiarizados con los efectos de la electricidad estática, incluso algunas personas son más susceptibles que otras a su influencia. Ciertos usuarios de automóviles sienten sus efectos al cerrar con la llave (un objeto metálico puntiagudo) o al tocar la chapa del coche.

Para entender como se adquiere la electricidad por frotamiento, hay que pensar que algunos materiales ceden sus electrones más fácilmente que otros. Si un material está más predispuesto a dar electrones cuando se frota con otro, se dice que es más positivo. Si un material es más apto para capturar electrones cuando entra en contacto con otro se dice que es más negativo.
Cuanto mayor sea la capacidad del material para dar o para recibir electrones con respecto a otro, mayor será el efecto de la separación de las cargas. El material que captura electrones está cargado negativamente y el que los cede se carga positivamente.

La cantidad de carga depende de la naturaleza de los materiales que se frotan, del área de contacto y del estado de las superficies. Un factor importante es el grado de humedad. La humedad proporciona el medio para que las cargas se vuelvan a recombinar. Otro factor negativo son las impurezas en el aire que lo hacen más conductor.

En la escuela hemos frotado el bolígrafo con nuestra ropa y hemos visto como atrae a trocitos de papeles. En las experiencias de aula, se frotan diversos materiales, vidrio con seda, cuero, etc.. Se emplean bolitas de sauco electrizadas para mostrar las dos clases de cargas y sus interacciones.

De estos experimentos se concluye que:

  1. La materia contiene dos tipos de cargas eléctricas denominadas positivas y negativas. Los objetos no cargados poseen cantidades iguales de cada tipo de carga.
  2. Cuando un cuerpo se frota la carga se transfiere de un cuerpo al otro, uno de los cuerpos adquiere un exceso de carga positiva y el otro un exceso de carga negativa. En cualquier proceso que ocurra en un sistema aislado la carga total o neta no cambia.

  3. Los objetos cargados con carga del mismo signo, se repelen.
  4. Los objetos cargados con cargas de distinto signo, se atraen.



Medida de la carga eléctrica

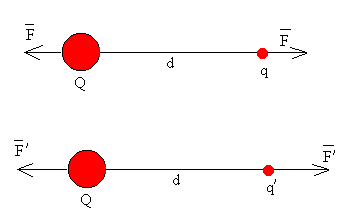

Tomamos un cuerpo con carga arbitraria Q y a una distancia d colocamos una carga q. Medimos la fuerza F ejercida sobre q. Seguidamente colocamos una carga q’ a la misma distancia d de Q, y medimos la fuerza F’ ejercida sobre q’.

medidaCarga.gif (2007 bytes) Definimos los valores de las cargas q y q’ como proporcionales a las fuerzas F y F’.

Si arbitrariamente asignamos un valor unitario a la carga q’, tenemos un medio de obtener la carga q.

En el Sistema Internacional de Unidades de Medida, la magnitud fundamental es la intensidad cuya unidad es el ampère o amperio, A, siendo la carga una magnitud derivada cuya unidad es el coulomb o culombio C.

La ley de Coulomb

Mediante una balanza de torsión, Coulomb encontró que la fuerza de atracción o repulsión entre dos cargas puntuales (cuerpos cargados cuyas dimensiones son despreciables comparadas con la distancia r que las separa) es inversamente proporcional al cuadrado de la distancia que las separa.

El valor de la constante de proporcionalidad depende de las unidades en las que se exprese F, q, q’ y r. En el Sistema Internacional de Unidades de Medida vale 9 10-9 Nm2/C2.

Obsérvese que la ley de Coulomb tiene la misma forma funcional que la ley de la Gravitación Universal



El electroscopio

electroscopio.gif (1712 bytes) El electroscopio consta de dos láminas delgadas de oro o aluminio A que están fijas en el extremo de una varilla metálica B que pasa a través de un soporte C de ebonita, ámbar o azufre. Cuando se toca la bola del electroscopio con un cuerpo cargado, las hojas adquieren carga del mismo signo y se repelen siendo su divergencia una medida de la cantidad de carga que ha recibido. La fuerza de repulsión electrostática se equilibra con el peso de las hojas.

Si se aplica una diferencia de potencial entre la bola C y la caja del mismo, las hojas también se separan. Se puede calibrar el electroscopio trazando la curva que nos da la diferencia de potencial en función del ángulo de divergencia.

Un modelo simplificado de electroscopio consiste en dos pequeñas esferas de masa m cargadas con cargas iguales q y del mismo signo que cuelgan de dos hilos de longitud d, tal como se indica la figura. A partir de la medida del ángulo q que forma una bolita con la vertical, se calcula su carga q.

  • El peso mg
  • La tensión de la cuerda T
  • La fuerza de repulsión eléctrica entre las bolitas F

En el equilibrio

Tsenq =F
T
cosq =mg

De acuerdo con la ley de Coulomb

Eliminado T en las ecuaciones de equilibrio, obtenemos la ecuación

La carga q está en  mC y la masa m de la bolita en g.

Expresando el coseno en función del seno, llegamos a la siguiente ecuación cúbica

Este polinomio tiene una raíz en el intervalo (0, p /2), podemos, por tanto, aplicar un procedimiento numérico para calcular dicha raíz.



Actividades

El programa interactivo genera aleatoriamente una carga q medida en mC, cada vez que se pulsa el botón titulado Nuevo.

A partir de la medida de su ángulo de desviación q , en la escala graduada angular, se deberá calcular la carga q de la bolita resolviendo las dos ecuaciones de equilibrio.

El valor de la masa m en g de la bolita se introduce en el control de edición Masa.

La longitud del hilo d está fijada en el programa y vale 50 cm.

Ejemplo:

Sea la masa m=50 g=0.05 kg, la longitud del hilo d=50 cm=0.5 m, si se ha medido en la escala angular graduada, el ángulo que hace los hilos con la vertical q =22º, determinar la carga q de las bolitas,

La separación entre las cargas es x=2·0.5·sen(22º)=0.375 m

La fuerza F de repulsión entre las cargas vale

De las ecuaciones de equilibrio

Tsen22º=F
T
cos22º=0.05·9.8

eliminamos T y despejamos la carga q, se obtiene 1.76·10-6 C ó 1.76 mC.

Activando la casilla titulada Gráfica podemos ver que a un ángulo de 22º en el eje vertical le corresponde aproximadamente 1.8 mC en el eje horizontal.

FluidoApplet1 aparecerá en un explorador compatible con JDK 1.1.
